Оценка точности стандартизированных показателей захвата 18F-фтордезоксиглюкозы в очагах в легких на основе фантомных исследований

М.С. Тлостанова, Л.А. Чипига

Ключевые слова: ПЭТ/КТ; 18F-ФДГ; очаги в легких; стандартизированные показатели захвата; коэффициенты восстановления; эффект частичного объема; фантом NEMA IEC PET Body Phantom Set.

Цель исследования — изучить точность оценки стандартизированных показателей захвата 18F-фтордезоксиглюкозы (18F-ФДГ) в очагах в легких при выполнении позитронно-эмиссионной томографии, совмещенной с компьютерной томографией (ПЭТ/КТ), на основе фантомных исследований на аппаратах разных моделей.

Материалы и методы. Проведен анализ данных ПЭТ/КТ с 18F-ФДГ у 86 больных с впервые выявленными одиночными очагами в легких: злокачественные опухоли (n=37), доброкачественные опухоли и воспалительные заболевания (n=49). Критерии включения в исследование формировались с учетом рекомендаций сообщества Флейшнера (2017). Характеристики очагов при КТ соответствовали следующим требованиям: округлая или близкая к ней форма; общий размер — 8–30 мм; структура — солидная или субсолидная (за исключением очагов по типу «матового стекла»); размер солидной части ≥8 мм. У всех больных отсутствовали признаки плеврита, лимфаденопатии и онкологический анамнез. ПЭТ/КТ с 18F-ФДГ проводили на трех аппаратах: Discovery 690 (GeneralElectric, США), BiographmCT 128 (Siemens, Германия) и BiographmCT 40 (Siemens) с помощью единой методики. Для определения эталонного накопления радиофармпрепарата (РФП) в патологических очагах на каждом аппарате выполнено четыре сканирования специализированного фантома NEMA IEC PET Body Phantom Set (США). Для каждого аппарата определены коэффициенты восстановления (КВ) радиоактивности, максимальные и восстановленные (скорректированные) стандартизированные показатели накопления (уровни захвата) РФП (standardizeduptakevalue, SUV). Изучена статистическая взаимосвязь между размерами очагов, SUVмакс и SUVвосст. Обработку данных проводили с помощью программного обеспечения MedCalcv. 19.2.0.

Результаты. Во время исследования фантома занижение значений радиоактивности определяли при диаметрах сфер 10 и 13 мм, завышение — при диаметре сферы 28 мм. При диаметрах 17 и 22 мм наблюдалась разнонаправленная динамика уровней радиоактивности.

У 85 пациентов (98,8%) SUVмакс отличались от эталонных значений. Занижение этих показателей установлено у 63 больных (73,2%) и было обусловлено влиянием эффекта частичного объема. Наибольшее занижение наблюдалось у пациентов с очагами диаметром 8 мм. В зависимости от аппарата недооценка показателей накопления РФП у этих больных достигала 54–73%. У 9 пациентов (25%) со злокачественными опухолями с очагами 9–12 мм применение КВ позволило избежать ложноотрицательных результатов. В очагах с диаметром 30 мм из-за негативного влияния алгоритмов реконструкции определялось завышение показателей SUVмакс до 22%.

Заключение. Применение КВ нивелирует влияние эффекта частичного объема и методов реконструкции на точность оценки величины SUVмакс в очагах в легких, что обеспечивает воспроизводимость, повышение информативности метода, а также сопоставимость результатов ПЭТ/КТ с 18F-ФДГ, полученных на аппаратах различных моделей с отличными друг от друга технологическими характеристиками.


Введение

Метод позитронно-эмиссионной томографии (ПЭТ) основан на получении информации о биораспределении радиофармпрепарата (РФП) в организме пациента. Точность оценки накопления РФП зависит от характеристик детектирующей системы аппарата, используемого радионуклида, протокола сканирования, алгоритма реконструкции данных, размера патологического очага, метода его оконтуривания и др. [1]. Согласно работам [1–4], использование некоторых методов реконструкции данных с применением времяпролетной технологии (time-of-flight, ToF) и функции рассеяния точки (point spread function, PSF) может приводить к переоценке стандартизированных показателей накопления (уровней захвата) (standardized uptake value, SUV) РФП. В то же время при небольших размерах очагов наблюдается недооценка значений поглощения РФП из-за действия эффекта частичного объема (ЭЧО) [5, 6].

Понятие ЭЧО объединяет два связанных между собой явления, которые негативно влияют как на качественные характеристики изображений, так и на полуколичественные показатели, получаемые при проведении позитронно-эмиссионной томографии, совмещенной с компьютерной томографией (ПЭТ/КТ) [5–7]. Первое явление связано с существующими ограничениями пространственного разрешения модальности ПЭТ и, как следствие, размытием границ изучаемого объекта на трехмерном изображении. Данное событие обусловлено эффектом «перетекания» ра­диоактивности или, другими словами, смещением сигнала из очага в окружающие его ткани. Поскольку часть детектируемого сигнала становится видна на изображении вне фактического источника, то на томосцинтиграммах размеры небольших опухолей кажутся существенно больше, чем есть на самом деле. Второе явление обусловлено наличием тканевой фракции. Оно заключается в суммировании и последующем усреднении интенсивности детектируемого сигнала от опухолевого очага и близлежащих тканей, что приводит к искусственному занижению максимального SUV (SUVмакс). Это влечет за собой недооценку биологической агрессивности опухоли и, как следствие, увеличение числа ложноотрицательных результатов.

В странах Европы одним из способов коррекции ЭЧО является использование коэффициента восстановления (КВ) радиоактивности, который определяют при сканировании специализированного фантома NEMA IEC PET Body Phantom Set (США), рекомендованного Национальной ассоциацией производителей электротехники (National Electrical Manufacturers Association, NEMA) [8–10]. За рубежом данная процедура проводится на постоянной основе, так как служит стандартом для оценки качества ПЭТ-изображений. В Российской Федерации она носит лишь рекомендательный характер [11]. Между тем повсеместное применение КВ позволило бы не только повысить точность метода, но и, что не менее важно, воспроизводимость и сопоставимость результатов, получаемых в медицинских учреждениях на ПЭТ/КТ различных производителей с отличными друг от друга техническими характеристиками.

Целью данного исследования явилось изучение точности оценки стандартизированных показателей захвата 18F-фтордезоксиглюкозы (18F-ФДГ) в очагах в легких при выполнении позитронно-эмиссионной томографии, совмещенной с компьютерной томографией (ПЭТ/КТ), на основе фантомных исследований на аппаратах разных моделей.

Материалы и методы

Исследования с фантомом. Подготовка специализированного фантома NEMA IEC PET Body Phantom Set к сканированию на ПЭТ/КТ заключалась в заполнении его основного объема и сфер раствором с радионуклидом 18F. Внешний вид фантома и его составляющих представлен на рис. 1.

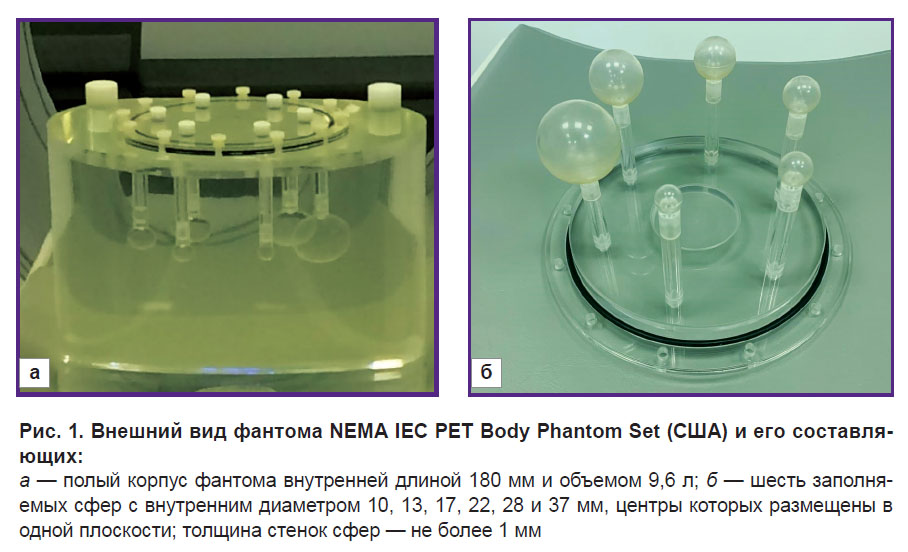

tlostanova-ris-1.jpg Рис. 1. Внешний вид фантома NEMA IEC PET Body Phantom Set (США) и его составляющих:

а — полый корпус фантома внутренней длиной 180 мм и объемом 9,6 л; б — шесть заполняемых сфер с внутренним диаметром 10, 13, 17, 22, 28 и 37 мм, центры которых размещены в одной плоскости; толщина стенок сфер — не более 1 мм


Сферы фантома диаметрами 10, 13, 17, 22 и 28 мм применялись для имитации очагов в легких, основной объем фантома служил аналогом соседних с очагом анатомических структур. Объемная активность раствора радионуклида 18F в основном объеме фантома была ниже, чем в сферах. Подготовленный фантом сканировали по четыре раза на каждом из испытуемых аппаратов — Discovery 690 (General Electric, США), Biograph mCT 128 (Siemens, Германия) и Biograph mCT 40 (Siemens) — с применением тех же протоколов, что и для пациентов. Перед каждым новым сканированием в общий объем фантома добавляли раствор 18F для создания разного соотношения объемных активностей сфера–основной объем фантома. Анализ изображений фантома заключался в измерении радио­активности в основном объеме фантома и сферах, а также в вычислении соотношений сфера–основной объем фантома. Значения радиоактивности в основном объеме фантома, сферах, а также соотношения сфера–основной объем фантома для четырех сканирований представлены в табл. 1. Как видно из таблицы, отношение радиоактивности в сферах к основному объему фантома при 1-м сканировании для выбранных аппаратов составляло 10,3; при 2-м — 7,0; при 3-м — 3,3; при 4-м — 1,7.

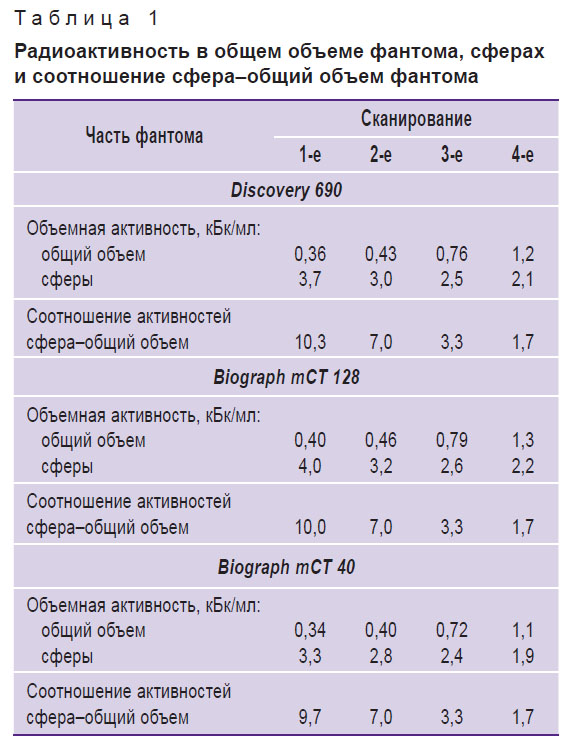

Таблица 1. Радиоактивность в общем объеме фантома, сферах и соотношение сфера–общий объем фантома


Параметры протоколов сканирования и реконструкции данных в зависимости от используемого аппарата ПЭТ/КТ представлены в табл. 2.

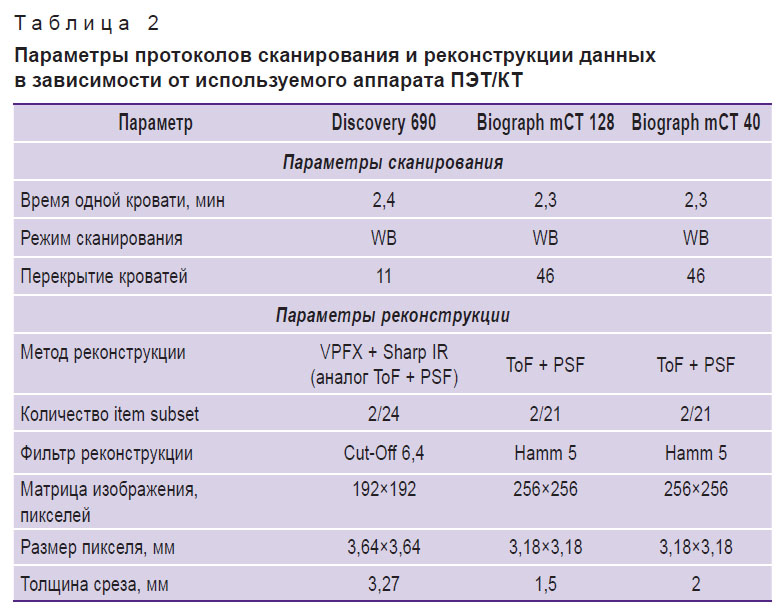

tlostanova-tablitsa-2.jpg Таблица 2. Параметры протоколов сканирования и реконструкции данных в зависимости от используемого аппарата ПЭТ/КТ

Радиоактивность раствора с 18F измеряли с помощью поверенного дозкалибратора Curiementor 4 (PTW-Freiburg, Германия) с относительной погрешностью измерения активности 5%. Для каждой сферы объемы интереса определяли с помощью автоматического оконтуривания с целью измерения максимального значения объемной активности. Пример оконтуривания и измерения максимального значения объемной активности в сферах представлен на рис. 2.

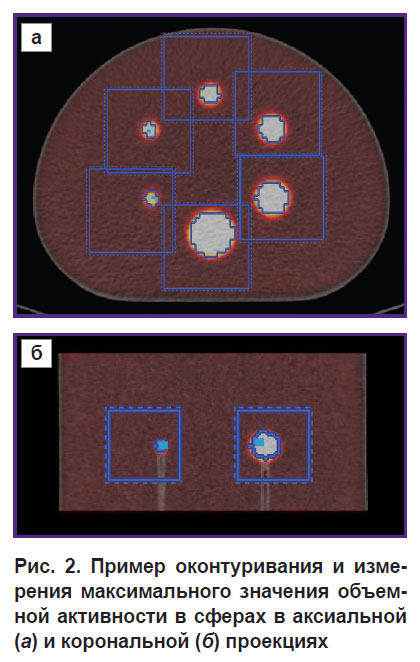

tlostanova-ris-2.jpg Рис. 2. Пример оконтуривания и измерения максимального значения объемной активности в сферах в аксиальной (а) и корональной (б) проекциях

Для оценки воспроизведения радиоактивности в очагах в легких на томосцинтиграммах рассчитывали КВ, который является безразмерным количественным параметром и определяется по формуле


где Аизобр — значение объемной активности в сфере, зарегистрированное при ее оконтуривании на изображениях ПЭТ (кБк/мл); Аввед — значение введенной в сферу объемной активности, зарегистрированное при подготовке фантома к сканированию (кБк/мл).

Значения КВ, полученные при различных разведениях радиоактивности, были усреднены. Усредненные по разведениям КВ были интерполированы для неизвестных (промежуточных) размеров очагов в легких.

Исследования пациентов. Анализ данных ПЭТ/КТ с 18F-ФДГ проведен у 86 больных с одиночными впервые выявленными очагами в легких: у 37 пациентов со злокачественными опухолями (ЗО), у 49 больных — с доброкачественными опухолями (ДО) и воспалительными заболеваниями (ВЗ). Исследование выполнено в соответствии с Хельсинкской декларацией (2013) и одобрено Этическим комитетом Российского научного центра радиологии и хирургических тех­нологий им. академика А.М. Гранова Министерства здравоохранения Российской Фе­де­­рации.

Критерии включения в исследование формировались с уче­том рекомендаций общества Флейшнера [12]. Ха­рактеристики очагов в легких при КТ соответствовали следующим требованиям: округлая или близкая к ней форма; общий размер — 8–30 мм; структура — солидная или субсолидная (за исключением очагов по типу «матового стекла»); размер солидной части — ≥8 мм. У всех больных на момент проведения ПЭТ/КТ отсутствовали признаки плеврита, лимфаденопатии и онкологический анамнез.

ПЭТ/КТ с 18F-ФДГ выполняли на базе Российского научного центра радиологии и хирургических технологий им. академика А.М. Гранова МЗ РФ в отделении радиоизотопной позитронно-эмиссионной томографии на аппаратах Discovery 690, Biograph mCT 128 и Biograph mCT 40. Распределение больных на группы в зависимости от морфологического диагноза и аппарата, на котором осуществлялось сканирование, представлено в табл. 3.

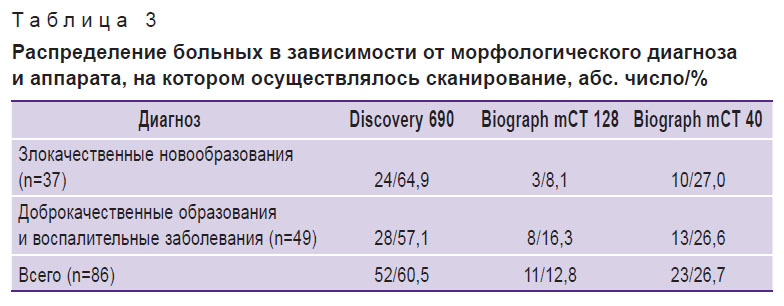

Таблица 3. Распределение больных в зависимости от морфологического диагноза и аппарата, на котором осуществлялось сканирование, абс. число/%


У 60,5% больных сканирование проводили на аппарате Discovery 690, у 12,8% — на Biograph mCT 128, у 26,7% — на Biograph mCT 40.

Во всех случаях ПЭТ/КТ с 18F-ФДГ выполняли по единой методике. Исследование ограничивалось сканированием одной анатомической области — органов грудной клетки — и начиналось через 70–90 мин после внутривенного введения 18F-ФДГ с объемной активностью 110 МБк на единицу площади поверхности тела пациента. Протокол исследования заключался в выполнении топограммы, КТ без контрастного усиления для коррекции аттенуации и ПЭТ.

Постпроцессинговая обработка данных заключалась в визуальной оценке компьютерных, позитронно-эмиссионных и совмещенных томограмм, а также в проведении полуколичественного анализа. Измерение показателей SUV выполняли путем автоматического оконтуривания области интереса (volume of interest, VOI) в специализированной программе на рабочей станции AW 4.7 (General Electric). Диагностически значимыми уровнями захвата РФП в очагах в легких считали SUVмакс, нормализованные на безжировую (мышечную) массу тела (SUL). Вычисление SUVмакс (SUL) осуществляли программным комплексом автоматически по формуле


где АVOI — значение радиоактивности в области интереса (МБк/мл); Aввед — значение общей введенной пациенту активности, скорректированной на безжировую (мышечную) массу тела (МБк/кг); LBM — мышечная масса тела.

Восстановленные (скорректированные) значения максимальных показателей SUV (SUVвосст) вычисляли по формуле


где SUVмакс — значение максимального уровня захвата РФП в очаге в легком, зарегистрированное при его оконтуривании на изображении; КВ — отношение объемной активности в сфере фантома, зарегистрированной при ее оконтуривании на изображении, к введенной в сферу объемной активности, зафиксированной при подготовке фантома к сканированию.

Статистическая обработка данных. Анализ данных проводили с помощью программного обеспечения MedCalc v. 19.2.0. Проверку распределения на нормальность выполняли с использованием теста Колмогорова–Смирнова (с поправкой на значимость Лиллиефорса). С помощью методов описательной статистики вычисляли медиану и 95% доверительный интервал (95% confidence interval, CI). Статистическую значимость различий между показателями определяли с помощью критерия Вилкоксона. Критический уровень статистической значимости нулевой статистической гипотезы принимали равным 0,05. Для изучения взаимосвязи между переменными вычисляли коэффициент корреляции Спирмена (ρ). Качественную характеристику связи между исследуемыми переменными оценивали с использованием шкалы Чеддока (0,10–0,30 — слабая связь между признаками; 0,31–0,50 — умеренная связь; 0,51–0,70 — заметная связь; 0,71–0,90 — высокая связь; 0,91–1,0 — весьма высокая связь). Визуальное отражение данных представляли графически в виде ящичковых диаграмм.

Результаты

Исследования с фантомом. Усредненные по разведениям и интерполированные для неизвестных (промежуточных) размеров очагов в легких КВ радиоактивности для четырех сканирований фантома NEMA IEC PET Body Phantom Set с раствором 18F на трех аппаратах представлены в табл. 4. Из таблицы видно, что на всех аппаратах при различных размерах очагов КВ изменялись относительно значения 1,0. КВ <1,0 указывали на занижение уровней накопления РФП; КВ >1,0 — на их завышение; КВ=1 — на соответствие уровней накопления РФП эталонным значениям.

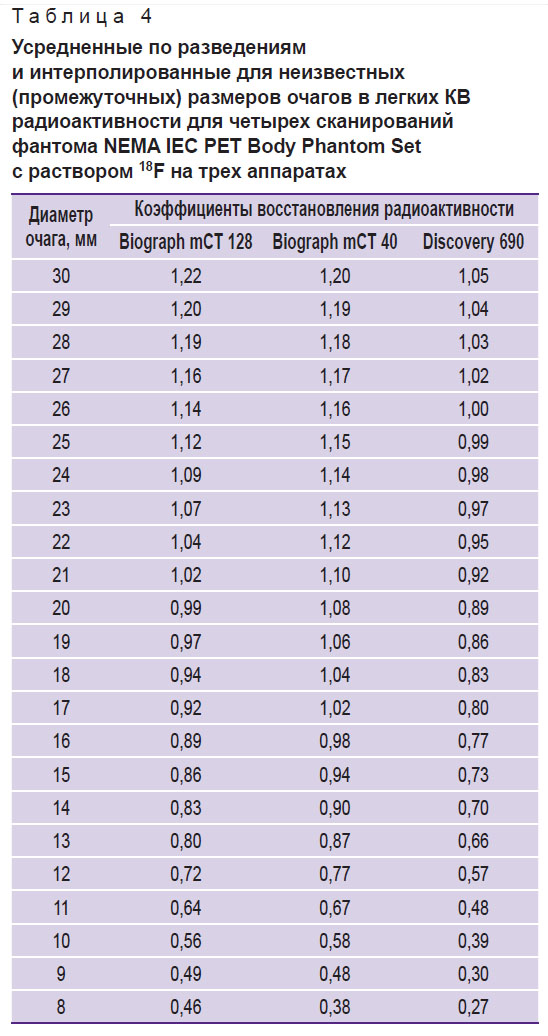

tlostanova-tablitsa-4.jpg Таблица 4. Усредненные по разведениям и интерполированные для неизвестных (промежуточных) размеров очагов в легких КВ радиоактивности для четырех сканирований фантома NEMA IEC PET Body Phantom Set с раствором 18F на трех аппаратах

Исследования пациентов. У 37 больных ЗО (по данным КТ) размеры выявленных очагов в легких варьировали от 8 до 30 мм (медиана — 16,5; 95% CI 13,0–18,0). При сопоставлении размеров очагов и показателей SUVмакс обнаружена прямая заметная связь между этими переменными (ρ=0,59; 95% CI 0,33–0,77; p=0,0001). Между размерами очагов и значениями SUVвосст корреляционной зависимости не обнаружено (ρ=0,24; 95% CI 0,09–0,53; p=0,1546). Значения SUVмакс и SUVвосст, зарегистрированные в ЗО легких, представлены на рис. 3.

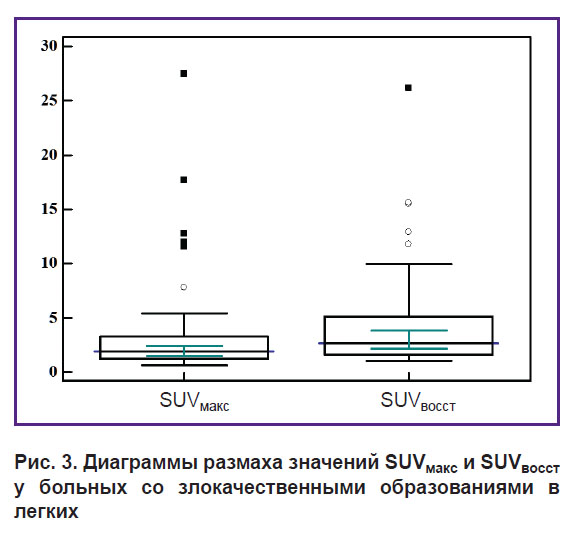

tlostanova-ris-3.jpg Рис. 3. Диаграммы размаха значений SUVмакс и SUVвосст у больных со злокачественными образованиями в легких

Значения на ящичковых диаграммах демонстрируют минимальные и максимальные значения, 25-й и 75-й процентили, а также медианы с 95% CI. Выбросами считали значения, лежащие в диапазонах, превышающих высоту ящика от его верхней и нижней границы в 1,5 раза.

Из рис. 3 следует, что SUVмакс у больных с ЗО варьировали в широких пределах (от 0,6 до 27,5), значимо различались между собой (p˂0,0001); медиана определялась на уровне 1,9 (95% CI 1,5–2,4). После применения КВ размах скорректированных уровней поглощения РФП определялся в пределах 1,1–26,2, медиана SUVвосст составила 2,6 (95% CI 2,1–3,8). При сопоставлении показателей SUVмакс и SUVвосст статистически значимые различия не обнаружены (p=0,0024).

У 49 больных ДО и ВЗ легких (по данным КТ) размеры выявленных очагов варьировали от 8 до 29 мм, медиана составила 16,0 (95% CI 14,0–18,8). При сопоставлении размеров очагов и показателей SUVмакс обнаружена прямая высокая связь между этими характеристиками (ρ=0,61; 95% CI 0,39–0,76; p<0,0001). Между размером очагов и значениями SUVвосст корреляционной зависимости не обнаружено (ρ=0,19; 95% CI 0,09–0,45; p=0,1872). Значения SUVмакс и SUVвосст, зарегистрированные у больных с ДО и ВЗ легких, представлены на рис. 4.

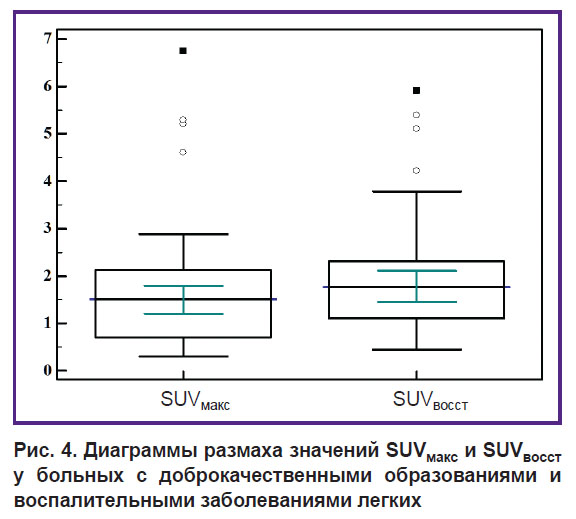

tlostanova-ris-4.jpg Рис. 4. Диаграммы размаха значений SUVмакс и SUVвосст у больных с доброкачественными образованиями и воспалительными заболеваниями легких

Значения на ящичковых диаграммах демонстрируют минимальные и максимальные значения, 25-й и 75-й процентили, а также медианы с 95% CI. Выбросами считали значения, лежащие в диапазонах, превышающих высоту ящика от его верхней и нижней границы в 1,5 раза.

Из рис. 4 видно, что значения SUVмакс при ДО и ВЗ легких определялись в пределах 0,3–6,7; медиана составила 1,5 (95% CI 1,2–1,8). После применения КВ скорректированные уровни поглощения РФП варьировали от 0,5 до 5,9; медиана составила 1,8 (95% CI 1,5–2,1). При сопоставлении показателей SUVмакс и SUVвосст установлены статистически значимые различия между ними (p=0,0006).

В табл. 5. представлено частотное распределение обследованных больных в зависимости от значения КВ радиоактивности. Из таблицы видно, что у подавляющего числа больных независимо от морфологического диагноза отмечалось искажение уровней накопления РФП. Чаще всего (в 73,2% случаев) в очагах размерами 10–20 мм регистрировалось занижение показателей SUVмакс. Завышение SUVмакс наблюдалось у 25,6% пациентов с бóльшими размерами очагов (20–28 мм). Лишь в одном случае измеренный уровень захвата РФП в опухоли соответствовал эталонному значению у больного с ЗО, отсканированному на ПЭТ/КТ Discovery 690. Согласно фантомным исследованиям, при размере очага 26 мм КВ радиоактивности на указанном аппарате равен 1.

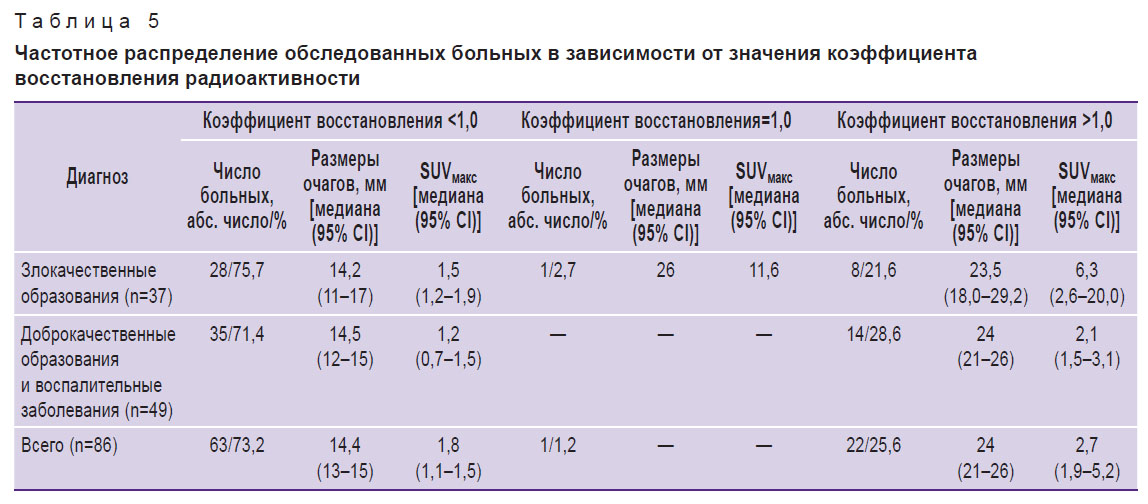

tlostanova-tablitsa-5.jpg Таблица 5. Частотное распределение обследованных больных в зависимости от значения коэффициента восстановления радиоактивности

Важно отметить клиническое значение полученных результатов. У 9 больных (32,1%) ЗО с очагами в легких размерами 9–12 мм существенное занижение значений SUVмакс чуть не привело к получению ложноотрицательных результатов. Во всех этих случаях вследствие низкого уровня захвата РФП в ЗО изменения в легком были ошибочно интерпретированы как воспалительный процесс. Применение КВ радиоактивности у этих больных позволило объективно оценить уровни накопления РФП и, как следствие, правильно предположить природу опухоли (рис. 5).

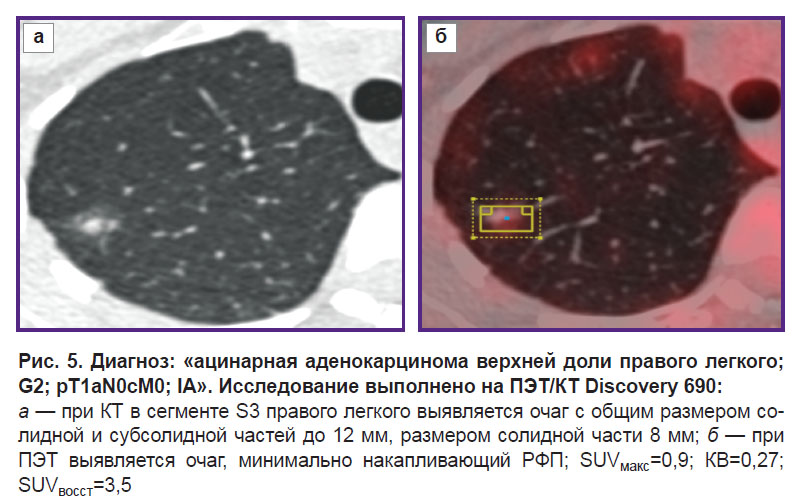

Рис. 5. Диагноз: «ацинарная аденокарцинома верхней доли правого легкого; G2; pT1aN0cM0; IA». Исследование выполнено на ПЭТ/КТ Discovery 690:

а — при КТ в сегменте S3 правого легкого выявляется очаг с общим размером солидной и субсолидной частей до 12 мм, размером солидной части 8 мм; б — при ПЭТ выявляется очаг, минимально накапливающий РФП; SUVмакс=0,9; КВ=0,27; SUVвосст=3,5

Таким образом, результаты проведенных исследований фантома и пациентов свидетельствуют о том, что независимо от используемого аппарата в очагах размерами до 20 мм при ПЭТ/КТ наблюдается существенное занижение SUVмакс. Это может приводить к недооценке биологической агрессивности опухоли и, как следствие, увеличению числа ложноотрицательных результатов. В то же время при бóльших размерах очагов в зависимости от модели аппарата может наблюдаться завышение величины SUVмакс. Все эти искажения в измерениях показателей в рутинной практике ПЭТ-отделений, безусловно, должны корректироваться.

Обсуждение

В настоящее время ПЭТ/КТ является одним из основных методов диагностики и оценки эффективности лечения различных онкологических заболеваний. Данная технология характеризуется достаточно высокими визуализирующими возможностями и одновременно является количественным методом, позволяющим измерять различные биохимические процессы, протекающие в организме человека. Для решения клинических задач с помощью ПЭТ/КТ в качестве количественных критериев используются различные показатели: SUVмакс, метаболический объем опухоли (metabolic tumor volume, MTV), общий гликолиз поражения (total lesion glycolysis, TLG), среднее отношение величины накопленного РФП в опухоли к величине его аккумуляции в условно непораженном веществе (tumor-to-background ratio, TBR), пиковое значение SUV, определяемое в пределах VOI фиксированного размера (SUVпик) и др. [13–18]. Самым распространенным среди них является показатель SUVмакс, определяемый полуколичественным методом [15].

Значение SUV отражает интенсивность накопления РФП в выбранной области интереса и зависит от объема, в котором распределена данная активность [15]. Существует несколько методов расчета значений SUV: в зависимости от массы тела пациента, площади поверхности его тела, а также безжировой массы (SUL), так называемой массы сухого тела [15, 19, 20]. Согласно последним рекомендациям Европейской ассоциации ядерной медицины (European Association of Nuclear Medicine, EANM), предпочтительным является определение SUVмакс, скорректированного на безжировую массу тела пациента [15]. При этом важно отметить, что SUVмакс, впрочем как и другие количественные показатели, применяемые при анализе данных ПЭТ/КТ, отличается вариабельностью значений, так как зависит от множества факторов: уровня глюкозы в плазме крови пациента, продолжительности периода накопления РФП, параметров протокола сканирования, алгоритма реконструкции данных, точности выбора области интереса и способа ее очерчивания, интенсивности накопления РФП в прилежащих тканях, гетерогенности структуры очага и др. [1–7].

Еще одним важным фактором, который оказывает влияние как на качественные, так и на количественные характеристики ПЭТ-изображений, является ЭЧО [5–7]. В основе этого эффекта лежат существующие ограничения в пространственном разрешении модальности ПЭТ, которые обусловливают неудовлетворительную визуализацию опухолей с небольшими размерами и занижение значений SUVмакс относительно истинных уровней накопления РФП. Вследствие ЭЧО очаги с одинаковым уровнем поглощения РФП, но отличающимися друг от друга размерами и гистологическим происхождением, с различной яркостью отображаются на ПЭТ-изображениях. В итоге опухоли, имеющие злокачественную природу, могут ошибочно расценивать как менее агрессивные, а это в свою очередь неизбежно влечет за собой рост числа ложно­отрицательных результатов при ПЭТ/КТ с 18F-ФДГ.

На сегодняшний день самым известным и легко воспроизводимым способом коррекции ЭЧО является использование КВ радиоактивности, который определяют на основании результатов фантомных исследований [15, 21]. По нашим данным, КВ независимо от сканера приближается к 1,0 по мере увеличения диаметра очагов в легком. Другими словами, чем меньше был размер опухоли, тем более выраженной оказывалась недооценка поглощения РФП в патологическом очаге. Так, негативное влияние ЭЧО в очагах с диаметром 8 мм обусловило занижение SUVмакс на различных аппаратах от 54 до 73%. При этом у 9 больных ЗО с размерами патологических очагов в легких 9–12 мм применение КВ позволило избежать ложноотрицательных результатов. Во всех этих случаях на ПЭТ-изображениях ЗО на фоне интактного легкого отчетливо не визуализировалась, а уровень SUVмакс в проекции новообразования не превышал 1,0.

Согласно данным литературы [6, 15, 21], влияние ЭЧО становится более заметным при расположении очагов в легких рядом с анатомическими структурами, которые в норме характеризуются повышенным накоплением РФП. Обычно при ПЭТ/КТ с 18F-ФДГ физиологическая гиперфиксация РФП наблюдается в средостении, печени, миокарде левого желудочка, ребрах. По мнению этих авторов, если опухоль близка хотя бы к двум анатомическим структурам с разным поглощением радиотрейсера, то использование КВ может оказаться неэффективным.

Выраженность влияния ЭЧО зависит также и от формы опухоли. Принято считать, что ЭЧО тем более выражен, чем больше площадь поверхности патологического очага [6, 22]. Именно по этой причине опухоли, имеющие сферическую, т.е. более компактную форму, менее подвержены негативному воздействию ЭЧО. Связано это с тем, что в очагах, имеющих неправильную форму и/или неоднородную структуру за счет зоны некротического размягчения в центре, наибольший объем клеток, который активно накапливает РФП, располагается преимущественно в периферических отделах опухоли. В этих случаях интенсивные процессы «перетекания» радио­активности между периферией опухолевого очага, соседними анатомическими структурами, а также некротическим центром самой опухоли и обусловливают сильное влияние ЭЧО на количественные ПЭТ-характеристики очага.

С другой стороны, в патологических очагах с диаметром 30 мм наблюдалось заметное завышение значений SUVмакс — на 22%. По данным литературы [1–3, 16, 23, 24], завышение уровней SUV не связано с ЭЧО, а обусловлено используемыми алгоритмами реконструкции и фильтрации данных, такими как PSF и ToF. Оба алгоритма используются в современных гибридных сканерах для повышения чувствительности метода ПЭТ/КТ, улучшения отношения сигнал/шум и сокращения времени сканирования. Как показало наше исследование, негативное влияние методов реконструкции на значения SUVмакс в очагах, имеющих бóльшие размеры, также может быть устранено при помощи КВ радиоактивности. Коррекция уровней поглощения в этих случаях может предотвратить получение ложноположительных результатов.

Прямая корреляционная зависимость между значениями SUVмакс и размерами очагов в легких подтверждена результатами многочисленных исследований [25–28]. В ходе данной работы статистическая взаимосвязь между этими критериями была обнаружена у пациентов обеих групп. Следует также отметить, что после применения КВ статистическая взаимосвязь между размерами очагов и показателями SUVвосст во всех случаях независимо от морфологического диагноза и аппарата не определялась. Это свидетельствовало о том, что применение КВ нивелировало негативное влияние ЭЧО на значения SUVмакс в очагах с небольшими размерами, а также показывало роль воздействия методов реконструкции в более крупных очагах.

В 2010 г. EANM в качестве инициативы по развитию многоцентровых клинических исследований запустила программу аккредитации (European Association Research Limited, EARL) медицинских организаций, выполняющих ПЭТ/КТ с 18F-ФДГ [2, 10, 23, 28–31]. Данная стратегия была направлена на минимизацию вариабельности количественных ПЭТ-критериев путем стандартизации протоколов сбора и реконструкции данных. В настоящее время валидация программы EARL описана при оценке эффективности лечения ЗО различной тканевой принадлежности, в том числе и рака легкого. К 2016 г. сеть клинических испытаний (Clinical Trials Network, CTN) собрала в аккредитованную систему EANM–EARL результаты 2500 фантомных исследований, полученных примерно на 200 сканерах различных моделей в 150 медицинских центрах по всему миру [10].

В настоящее время активную работу по продвижению идеи стан­дартизации данных ПЭТ/КТ также ведут такие профессиональные сообщества, как Аме­риканский колледж радиологической сети визуализации (American College of Radiology Imaging Network, ACRIN), Радиологическое общество альянса биомаркеров количественной визуализации Северной Америки (The Radiologic Society of North America’s Quantitative Imaging Biomarker Alliance), Американская ассоциация медицинских физиков (American Association of Physicists in Medicine) [30]. В нашей стране это направление только начинает развиваться. В 2020 г. Роспотребнадзор опубликовал методические указания по оптимизации процедур контроля качества и стабильности параметров ПЭТ-изображений, выполняемых с помощью фантомных исследований [11].

Заключение

Применение коэффициента восстановления нивелирует влияние эффекта частичного объема и методов реконструкции на точность оценки величины стандартизированного показателя захвата радио­фарм­препарата SUVмакс в очагах в легких, что способствует повышению информативности метода ПЭТ/КТ с 18F-ФДГ и обеспечивает воспроизводимость, а также сопоставимость результатов, полученных на аппаратах различных моделей с отличными друг от друга технологическими характеристиками.

Финансирование исследования. Исследование не финансировалось какими-либо источниками.

Конфликт интересов. Отсутствуют явные и потенциальные конфликты интересов, связанные с публикацией настоящей статьи.


Литература

  1. Westerterp M., Pruim J., Oyen W., Hoekstra O., Paans A., Visser E., van Lanschot J., Sloof G., Boellaard R. Quantification of FDG PET studies using standardized uptake values in multi-center trials: effects of image reconstruction, resolution and ROI definition parameters. Eur J Nucl Med Mol 2007; 34(3): 392–404, https://doi.org/10.1007/s00259-006-0224-1.
  2. Lasnon C., Hicks R.J., Beauregard J.M., Milner A., Paciencia M., Guizard A.V., Bardet S., Gervais R., Lemoel G., Zalcman G., Aide N. Impact of point spread function reconstruction on thoracic lymph node staging with 18F-FDG PET/CT in non-small cell lung cancer. Clin Nucl Med 2012; 37: 971–976, https://doi.org/10.1097/rlu.0b013e318251e3d1.
  3. Armstrong I.S., Kelly M.D., Williams H.A., Matthews J.C. Impact of point spread function modelling and time of flight on FDG uptake measurements in lung lesions using alternative filtering strategies. EJNMMI Phys 2014; 1(1): 99, https://doi.org/10.1186/s40658-014-0099-3.
  4. Lindström E., Sundin A., Trampal C., Lindsjö L., Ilan E., Danfors T., Antoni G., Sörensen J., Lubberink M. Evaluation of penalized-likelihood estimation reconstruction on a digital time-of-flight PET/CT scanner for 18F-FDG whole-body examinations. J Nucl Med 2018; 59(7): 1152–1158, https://doi.org/10.2967/jnumed.117.200790.
  5. Bettinardi V., Castiglioni I., De Bernardi E., Gilardi M.C. PET quantification: strategies for partial volume correction. Clin Transl Imaging 2014; 2: 199–218, https://doi.org/10.1007/s40336-014-0066-y.
  6. Soret M., Bacharach S.L., Buvat I. Partial-volume effect in PET tumor imaging. J Nucl Med 2007; 8(6): 932–945, https://doi.org/10.2967/jnumed.106.035774.
  7. Hofeinz F., Langner J., Petr J., Beuthien-Baumann B., Oehme L., Steinbach J., Kotzerke J., van den Hoff J. A method for model-free partial volume correction in oncological PET. EJNMMI Res 2012; 2(1): 16, https://doi.org/10.1186/2191-219x-2-16.
  8. NEMA Standards Publication. NEMA NU2-2018. Performance measurement for Positron Emission Tomographs (PET). VA, USA: National Electrical Manufacturer Association; 2018.
  9. Pasawang P., Sontrapornpol T., Krisanachinda A. Experience on performance measurements of positron emission tomographs: NEMA NU2-2018. Med Phys Int 2019; 7(3): 305–313.
  10. Kaalep A., Sera T., Oyen W., Krause B.J., Chiti A., Liu Y., Boellaard R. EANM/EARL FDG-PET/CT accreditation — summary results from the first 200 accredited imaging systems. Eur J Nucl Med Mol Imaging 2018; 45(3): 412–422, https://doi.org/10.1007/s00259-017-3853-7.
  11. Роспотребнадзор. Методические указания МУК 2.6.7.3651-20 «Методы контроля в ПЭТ-диагностике для оптимизации радиационной защиты». М; 2020; с. 34.
  12. MacMahon H., Naidich D., Goo J., Lee K.C., Leung A.N.C., Mayo J.R., Mehta A.C., Ohno Y., Powell C.A., Prokop M., Rubin G.D., Schaefer-Prokop C.M., Travis W.D., Van Schil P., Bankier A.A. Guidelines for management of incidental pulmonary nodules detected on CT images: from the Fleischner Society 2017. Radiology 2017; 84(1): 228–243, https://doi.org/10.1148/radiol.2017161659.
  13. Мухортова О.В., Асланиди И.П., Ашрафян Л.А., Шу­ру­пова И.В., Деревянко Е.П., Катунина Т.А., Алимардо­нов Д.Б., Ульянова А.В. Позитронно-эмиссионная томография с 18F-фтордезоксиглюкозой у онкологических больных: методика обследования всего тела. Опухоли женской репродуктивной системы 2009; 3–4: 70–77.
  14. Яблонский П.К., Тлостанова М.С., Аветисян А.О. Эффективность применения ПЭТ с 18ФДГ в дифференциальной диагностике рака легкого при вычислении стандартизированного показателя захвата и критерия очаг/легкое. Вестник Санкт-Петербургского университета. Серия 11. Медицина 2012; 1: 157–164.
  15. Boellaard R., Delgado-Bolton R., Oyen W.J.G., Giammarile F., Tatsch K., Eschner W., Verzijlbergen F.J., Barrington S.F., Pike L.C., Weber W.A., Stroobants S., Delbeke D., Donohoe K.J., Holbrook S., Graham M.M., Testanera G., Hoekstra O.S., Zijlstra J., Visser E., Hoekstra C.J., Pruim J., Willemsen A., Arends B., Kotzerke J., Bockisch A., Beyer T., Chiti A., Krause B.J; European Association of Nuclear Medicine (EANM). FDG PET/CT: EANM procedure guidelines for tumour imaging: version 2.0. Eur J Nucl Med Mol Imaging 2015; 42(2): 328–354, https://doi.org/10.1007/s00259-014-2961-x.
  16. Sher A., Lacoeuille F., Fosse P., Vervueren L., Cahouet-Vannier A., Dabli D., Bouchet F., Couturier O. For avid glucose tumors, the SUV peak is the most reliable parameter for [18F]FDGPET/CT quantification, regardless of acquisition time. EJNMMI Res 2016; 6(1): 21, https://doi.org/10.1186/s13550-016-0177-8.
  17. Zhang Q., Gao X., Wei G., Qiu C., Qu H., Zhou X. Prognostic value of MTV, SUVmax and the T/N ratio of PET/CT in patients with glioma: a systematic review and meta-analysis. J Cancer 2019; 10(7): 1707–1716, https://doi.org/10.7150/jca.28605.
  18. Li Q., Zhang J., Cheng W., Zhu C., Chen L., Xia F., Wang M., Yang F., Ma X. Prognostic value of maximum standard uptake value, metabolic tumor volume, and total lesion glycolysis of positron emission tomography/computed tomography in patients with nasopharyngeal carcinoma: a systematic review and meta-analysis. Medicine 2017; 96(37): e8084, https://doi.org/10.1097/md.0000000000008084.
  19. Keyes J.W. Jr. SUV: standard uptake or silly useless value? J Nucl Med 1995; 36(10): 1836–1839.
  20. Sugawara Y., Zasadny K.R., Neuhoff A.W., Wahl R.L. Reevaluation of the standardized uptake value for FDG: variations with body weight and methods for correction. Radiology 1999; 213(2): 521–525, https://doi.org/10.1148/radiology.213.2.r99nv37521.
  21. Aide N., Lasnon C., Veit-Haibach P., Sera T., Sattler B., Boellaard R. EANM/EARL harmonization strategies in PET quantification: from daily practice to multicentre oncological studies. Eur J Nucl Med Mol Imaging 2017; 44 (Suppl 1): 17–31, https://doi.org/10.1007/s00259-017-3740-2.
  22. Hoetjes N.J., van Velden F.H., Hoekstra O.S., Hoekstra C.J., Krak N.C., Lammertsma A.A., Boellaard R. Partial volume correction strategies for quantitative FDG PET in oncology. Eur J Nucl Med Mol Imaging 2010; 37: 1679–1687, https://doi.org/10.1007/s00259-010-1472-7.
  23. Sonni I., Baratto L., Park S., Hatami N., Srinivas S., Davidzon G., Gambhir S.S., Iagaru A. Initial experience with a SiPM-based PET/CT scanner: influence of acquisition time on image quality. EJNMMI Phys 2018; 5(1): 9, https://doi.org/10.1186/s40658-018-0207-x.
  24. Wagatsuma K., Miwa K., Sakata M., Oda K., Ono H., Kameyama M., Toyohara J., Ishii K. Comparison between new-generation SiPM-based and conventional PMT-based TOF-PET/CT. Phys Med 2017; 42: 203–210, https://doi.org/10.1016/j.ejmp.2017.09.124.
  25. Granov A.M., Tyutin L.А., Tlostanova М.S., Avetisyan А.О., Ryzhkova D.V. Optimization of quantitative processing data of positron emission tomography with 18F-FDG in patients with lung cancer. Sovremennye tehnologii v medicine 2012; 1: 44–48.
  26. Тлостанова М.С., Аветисян А.О. Информативность позитронной эмиссионной томографии с [18F] фтордезоксиглюкозой в дифференциальной диагностике рака легкого. Вестник Российского государственного медицинского университета 2012; 2: 41–44.
  27. Khalaf M., Abdel-Nabi H., Baker J., Shao Y., Lamonica D., Gona J. Relation between nodule size and 18F-FDG-PET SUV for malignant and benign pulmonary nodules. J Hematol Oncol 2008; 1–8: 13, https://doi.org/10.1186/1756-8722-1-13.
  28. Yilmaz F., Tastekin G. Sensitivity of 18F-FDG PET in evaluation of solitary pulmonary nodules. Int J Clin Exp Med 2015; 8(1): 45–51.
  29. Christian P.E. Use of a precision fillable clinical simulator phantom for PET/CT scanner validation in multi-center clinical trials: the SNM Clinical Trials Network (CTN) Program. J Nucl Med 2012; 53(Suppl 1): 437.
  30. Lasnon С., Quak E., Le Roux P.Y., Robin F., Hofman M.S., Bourhis D., Callahan J., Binns D.S., Desmonts C., Salaun P.Y., Hicks R.J., Aide N. EORTC PET response criteria are more influenced by reconstruction inconsistencies than PERCIST but both benefit from the EARL harmonization program. EJNMMI Physics 2017; 4(1): 17, https://doi.org/10.1186/s40658-017-0185-4.
  31. Sunderland J.J., Christian P.E. Quantitative PET/CT scanner performance characterization based upon the society of nuclear medicine and molecular imaging clinical trials network oncology clinical simulator phantom. J Nucl Med 2015; 56(1): 145–152, https://doi.org/10.2967/jnumed.114.148056.
