Сегодня: 18.07.2024
RU / EN
Последнее обновление: 01.07.2024

Биодеградируемые скаффолды на основе полилактида, сформированные методом двухфотонной полимеризации, в нейротрансплантации

А.В. Королева, Д.С. Гусева, Н.А. Коновалов, Т.М. Жарикова, Е.Г. Понимаскин, Б.Н. Чичков, В.Н. Баграташвили, П.С. Тимашев

Ключевые слова: двухфотонная полимеризация; полилактиды; трехмерные скаффолды; биосовместимые материалы; нейрональные клетки.

Цель исследования — формирование биодеградируемых микроструктур методом двухфотонной полимеризации, совместимых с прогениторными нейрональными клетками, для использования в нейротрансплантации.

Материалы и методы. Фотополимеризуемые композиции получали на основе разветвленных полилактидов с использованием фотоинициатора кетона Михлера. Структуры были сформированы методом двухфотонной полимеризации на установке микростереолитографии.

Результаты. С использованием реакционноспособных полилактидов методом двухфотонной полимеризации сформированы трехмерные структуры с высоким пространственным разрешением. Поверхность сформированных матриц-носителей представляет собой структуру с высокой степенью шероховатости (средняя шероховатость — 1 мкм). Установлено, что разработанные структуры обладают высокой биосовместимостью с первичными культурами гиппокампа, что предполагает их применение в качестве матриц-носителей для клеток нервной системы. Диссоциированные клетки гиппокампа хорошо адгезируют с материалом матрицы, происходит активный рост аксонов и дендритов, к 10-му дню культивирования in vitro на трехмерном конструкте визуализируется хорошо разветвленная нейрон-глиальная сеть.


Одним из стратегических направлений современного биомедицинского материаловедения является создание материалов и структур на основе биостабильных и биорезорбируемых полимеров с заданной архитектоникой [1, 2]. Круг применений таких структур очень широк, начиная от эндопротезирования (имплантологии), где на основе высокомолекулярных биостабильных полимеров создаются вкладыши для искусственных суставов, до регенеративной медицины и тканевой инженерии, когда для восстановления твердых тканей используются трехмерные матриксы на основе биорезорбируемых полимеров [3]. К этим структурам предъявляются особые требования как по составу, биологической активности, присутствию следов токсичных соединений, так и по архитектонике, которая должна имитировать заменяемые ткани или органы, т.е. иметь определенную пористость структуры, механическую прочность и т.д. [4].

Метод двухфотонной полимеризации дает возможность получать объекты с высоким пространственным разрешением, эффективно управлять пористостью создаваемых структур, что делает этот метод одним из наиболее перспективных при решении проблемы формирования полимерных матриксов заданной формы для нужд регенеративной медицины [5, 6]. Возможности метода особенно важны для обеспечения культивирования клеток и транспорта питательных веществ в создаваемых матриксах [7].

Не менее важным аспектом формирования трехмерных матриксов для регенеративной медицины является создание структур на основе материалов, подвергающихся деградации в культуральных средах, и регулирование отношения скоростей формирования живых тканей и скорости биорезорбции синтетических имплантатов [8]. Возможность постепенной деградации материала в процессе использования скаффолда in vitro обеспечивает протекание процесса роста (регенерации) ткани [9], тогда как в случае использования биологически стабильного материала он будет оставаться в организме и может стать причиной инициации воспалительных процессов [10, 11]. Ранее нами было показано, что методом двухфотонной полимеризации могут быть сформированы гибридные [12] и гидрогелевые [13] структуры, на которых растут диссоциированные нейрональные клетки, полученные из гиппокампуса мышей. Более того, данные клетки были способны формировать трехмерную нейронную сеть.

Цель исследования разработать подходы к фор­мированию на основе разветвленных полилактидов биосовместимых трехмерных конструктов, а также оценить возможность их использования для адгезии прогениторных нейрональных клеток и дальнейшей разработки нейротрансплантатов на их основе.

Материалы и методы

Синтез реакционноспособных производных полилактида. Двухстадийная синтетическая стратегия формирования тетрафункциональных полилактидов была представлена в работе [9]. Для формирования трехмерных структур была выбрана производная с молекулярной массой одного луча 760 Да (или 10,5 звеньев лактида). Химическое строение и молекулярно-массовое распределение полимера подтверждено методами ядерного магнитного резонанса (ЯМР), инфракрасной спектроскопии, гельпроникающей хроматографии.

Приготовление фоточувствительной композиции для двухфотонной полимеризации. Для получения фоточувствительной композиции готовили 20% раствор полимера в дихлорметане (99%, Sigma-Aldrich, Германия). В полученную смесь вносили фотоинициатор — кетон Михлера, 1% мас. (BASF Kaisten AG, Германия). Перемешивание системы проводили при комнатной температуре в течение 2 ч до получения гомогенного раствора.

Формирование трехмерных структур. Приготов­ленную композицию наносили на поверхность покровных стекол диаметром 12 мм (площадь поверхности образцов — 1,13 см2). Покровные стекла перед нанесением композиции промывали водой, помещали на 6 ч в 5% водный раствор соляной кислоты, затем в течение 20 мин отмывали в ультразвуковой бане дистиллированной водой. Модель трехмерной структуры, параметры фотоиндуцированной сшивки и рабочие характеристики лазерной системы были выбраны в соответствии с работой [12]. Отмывка сформированных структур от непрореагировавшего материала осуществлялась в 100 мл дихлорметана в течение 3 ч. Отмытые структуры хранились в эксикаторе при температуре +2°С.

Клеточная культура диссоциированных нейронов из гиппокампа мыши. Гиппокампы были выделены из эмбрионов мышей (на 18-й эмбриональный день, Е18). Мышей (С57BL6J) выводили из эксперимента путем смещения шейного позвонка в соответствии с протоколами, утвержденными Национальным министерством здравоохранения Германии, по уходу и использованию лабораторных животных и комитетом по биоэтике Hannover Medical School. Иссечение гиппокампа производили в стерильных условиях в буфере HBSS (Invitrogen, Россия, 24020-091). После ферментативного расщепления в течение 25 мин в 0,25% трипсине (Invitrogen, Россия, 25200-056) при температуре 37°С гиппокампы были диссоциированы с помощью пипетки. После центрифугирования суспензии при 1500 g в течение 2 мин клетки ресуспендировали в среде Neurobasal A (Invitrogen, Россия, 21103-049), обогащенной 2% Supplement B-27 (Invitrogen, Россия, 17504-044), 0,5 мМ L-глутамином (Invitrogen, Россия, 25030-024) и 5% фетальной телячьей сывороткой (среда NBA) («ПанЭко», Россия, К055). Диссоциированные клетки были высеяны на структуры в 40 мкл буфера с исходной плотностью 9000 кл./мм2. Контрольную группу составили культуры гиппокампа, высеянные на покровные стекла (18 мм), предварительно обработанные полиэтиленимином (Sigma-Aldrich, Германия, P3143), в соответствии с ранее установленным протоколом [14]. После того как клетки присоединялись к поверхности структур или стеклу (2 ч), культуральные чашки заполняли 1 мл среды NBA.

Среду меняли каждые 2 дня, при этом обновлялась только половина объема — для сохранения в среде трофических факторов, синтезированных культивированными нейронами. Клетки культивировали в течение 14 дней при постоянных условиях — 37°C увлажненной атмосферы, содержащей 95% воздуха и 5% СО2.

Культуры контролировали при помощи фазово-контрастных изображений каждый день для записи состояния с использованием инвертированного микроскопа Leica DMIL HC (Leica, Германия).

Иммуноцитохимический анализ нейрональной куль­туры. Иммуногистохимическое исследование культивированных на скаффолдах клеток проводили с помощью двухступенчатого метода. Структуры с клетками были зафиксированы в 4% параформальдегиде в течение 30 мин при комнатной температуре. После этого клетки были пермеабилизированы предварительно охлажденным до –20°С метанолом в течение 3 мин. Для блокирования неспецифического связывания антител пробы обработали 2% бычьим сывороточным альбумином (разведенным в PBS) при температуре 37°С в течение 30 мин. Инкубацию проб с первичными антителами, разведенными в 2% бычьем сывороточном альбумине в PBS, проводили в течение ночи при температуре 4°С. В качестве маркеров были выбраны βIII-тубулин 1:1000; мышиные моноклональные антитела IgG2a, клон 2G10 (Sigma-Aldrich, Германия), или синаптофизин 1:50; кроличьи поликлональные антитела H-93 (Santa Cruz, Германия). После нескольких стадий промывки пробы инкубировали со вторичными антителами, конъюгированными с пероксидазой хрена козьих антител против кроличьего и против мышиного IgG (H + L) (1:100, Dianova GmbH, Германия) в течение 1 ч при комнатной температуре. Антитела, конъюгированные с пероксидазой хрена, визуализировали путем инкубации с 3-амино-9-этил-карбазол субстратом в буфере ацетата натрия (0,1 моль/л, рН=5,2), содержащего пероксид водорода. Структуры с клетками анализировали при помощи микроскопа AxioImager (Carl Zeiss, Германия), оснащенного камерой AxioCam ICC1 и программным обеспечением AxioVision 4.8.

Сканирующая электронная микроскопия. Ткане­инженерные конструкты на 12-й день культивирования нейрональных клеток были дважды промыты в растворе PBS и зафиксированы 2,5% глутаровым альдегидом в течение 30 мин, после чего дополнительно зафиксированы в 2% оксиде осмия (VIII) в течение 30 мин. После дальнейшей интенсивной промывки пробы были обезвожены в серии этанола с возрастающими концентрациями (от 30 до 100%) и высушены с помощью гексаметилдисилазана (HDMS). Для анализа подготовленные структуры покрывали золотом с толщиной слоя 5 нм. Пробы изучали с помощью сканирующего электронного микроскопа Quanta 400F (FEI Company, США), оснащенного EDX-спектрометрией (система EDAX и Genesis Software, EDAX Inc., США).

Атомно-силовая микроскопия. Для визуализации поверхности образца матрицы-носителя использовали сканирующий зондовый микроскоп Multimode 8 (Bruker, США), оснащенный программным обеспечением PeakForce QNM (Bruker, США), позволяющим строить карты распределения механических характеристик и адгезионных сил. Для получения изображений поверхности исследуемых объектов использованы кремниевые кантилеверы RTESP (длина балки 105–135 мкм с коэффициентом жесткости 20–80 Н/м, резонансная частота — в пределах 300–360 кГц, радиус кривизны острия кантилеверов — менее 5 нм) без отражающего покрытия (Veeco, США). Сканировали участки поверхности с размерами 5×5 и 10×10 мкм (512×512 точек).

Обработка данных. Статистическую обработку результатов клеточных испытаний и набухания проводили с помощью программы Origin. За ошибку принимали среднеквадратичное отклонение от среднего значения, за достоверные данные — различия по U-критерию Манна–Уитни при р<0,05.

Результаты и обсуждение

Синтез реакционноспособных полимеров и их структурирование методом двухфотонной полимеризации. Разработанная стратегия синтеза четырехфункциональных полилактидов [9] позволила проводить реакцию в две стадии и добиться высокого процента выхода целевого продукта (>90%) и узкого молекулярно-массового распределения (Mw/Mn<1,2), а структура и чистота синтезированного полимера были подтверждены ЯМР-спектроскопией. Ранее аналогичные синтетические стратегии уже были предложены [15], однако мы оптимизировали процедуру синтеза путем полной конверсии мономера, проходящей за 15 мин, и дальнейшей полимеризации и модификации субпродукта, выполненной по методике «single pot», без дополнительных стадий разделения субпродуктов и их очистки. Для создания структур выбрали метод двухфотоной полимеризации, с помощью которого были получены трехмерные пористые структуры в форме шестиугольника.

Преимущество выбранного метода структурирования заключается в создании высокоспецифичных структур с пространственным разрешением не более 1 мкм. Помимо этого, благодаря отсутствию дополнительного нагрева исходного полимера при инициации пространственной сшивки и точности фокусировки фемтосекундного лазера в процессе двухфотоной полимеризации, не наблюдаются эффекты самопроизвольной сшивки вблизи области фокусировки лазера, что позволяет с большой точностью воспроизводить заданную компьютерную модель. Использование реакционноспособного четырехлучевого полилактида обеспечивало высокую однородность пространственной сшивки и снижало эффекты усадки материала после проведения процесса структурирования.

Методом сканирующей электронной микроскопии получены микрофотографии матриц-носителей, на которых визуализирована структура материала заданной компьютерной модели (рис. 1, а, б). Сформированные и отмытые структуры состояли из двух слоев полых цилиндров (высота 160 мкм, внутренний диаметр 100 мкм, внешний диаметр 160 мкм) и представляли собой трехмерный шестиугольник. Смещение нижнего слоя относительно верхнего составляло 80 мкм и обеспечивало дополнительную поверхность внутри структуры для адгезии клеток. Методом атомно-силовой микроскопии показано, что на субмикронном уровне на поверхности матрицы присутствует большое количество неоднородностей, средняя шероховатость находится в пределах 1 мкм (рис. 1, в). Методом PeakForce QNM получено распределение значений модуля Юнга по поверхности образца (рис. 1, г).

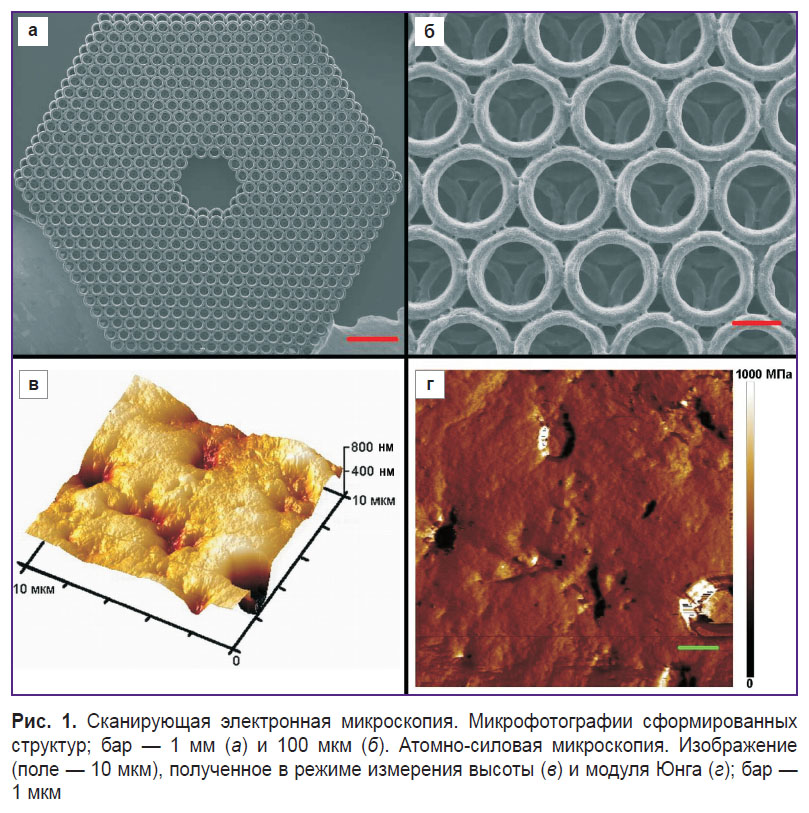

Рис. 1. Сканирующая электронная микроскопия. Микрофотографии сформированных структур; бар — 1 мм (а) и 100 мкм (б). Атомно-силовая микроскопия. Изображение (поле — 10 мкм), полученное в режиме измерения высоты (в) и модуля Юнга (г); бар — 1 мкм

Установлено, что метод двухфотоной полимеризации формирует полимерные структуры с однородными механическим свойствами, среднее значение модуля Юнга поверхности составляет 600 МПа.

Матричные свойства трехмерных структур на основе полилактида. Используя технику трехдимензионального микроструктурирования двухфотоной полимеризации, мы изготовили скаффолды с 3D-структурой, которые состоят из двух слоев микроцилиндров (высота — 100 мкм, внутренний диаметр — 100 мкм, наружный диаметр — 60 мкм), расположенных в форме шестигранника (см. рис. 1, а). Смещение верхнего слоя на 80 мкм относительно нижнего позволяет сформировать пористую структуру, которая обеспечивает эффективный перенос питательных веществ среды для культивируемых клеток. Кроме того, сформированные внутренние уступы служат дополнительной поддержкой для развития клеток и формирования клеточных выростов.

Тканеинженерные конструкты на основе полилактида, совместимые с диссоциированными клетками гиппокампа. Морфологический анализ диссоциированных клеток гиппокампа на 14-й день культивирования показал, что развитие культур на полилактидных структурах соответствует основным признакам развития, характерным для нормального формирования нейронных сетей в первичной культуре. На 1-й день после высадки жизнеспособные клетки были прикреплены к полилактидным структурам. Формирование нейронных сетей подтверждено визуализацией нейрональных клеток с антителами против βIII-тубулина (нейронный маркер) и синаптофизина (пресинаптический маркер), что указывает на развитие дифференцированных нейронов, способных к образованию синаптических контактов. Клетки, культивируемые на полилактидных структурах в течение 14 дней (рис. 2), имеют оба специфических маркера. Данный результат сравним с поведением клеток в контрольной 2D-культуре на стекле.

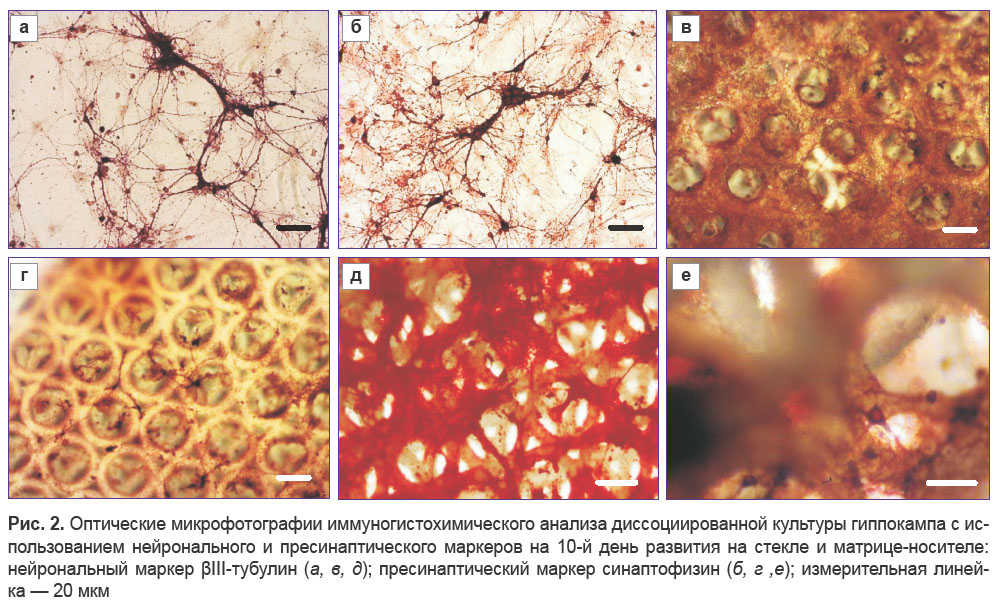

Рис. 2. Оптические микрофотографии иммуногистохимического анализа диссоциированной культуры гиппокампа с использованием нейронального и пресинаптического маркеров на 10-й день развития на стекле и матрице-носителе: нейрональный маркер βIII-тубулин (а, в, д); пресинаптический маркер синаптофизин (б, г ,е); измерительная линейка — 20 мкм

Электронно-микроскопический анализ диссоциированной культуры гиппокампа, выращенной на полилактидных структурах, также показал, что морфологическое строение нервных клеток соответствует нейронам, выращенным на контрольных, покрытых полиэтиленимином покровных стеклах. Хорошо развитое дендритное дерево с типичной морфологией дендритных шипиков наблюдалось на поверхностях колец скаффолда, а также в промежутках между одиночными сегментами структуры. Это подтверждает, что данная архитектура тканеинженерного конструкта способствует нейронному росту и формированию синапсов в культуре 3D-клеток (рис. 3).

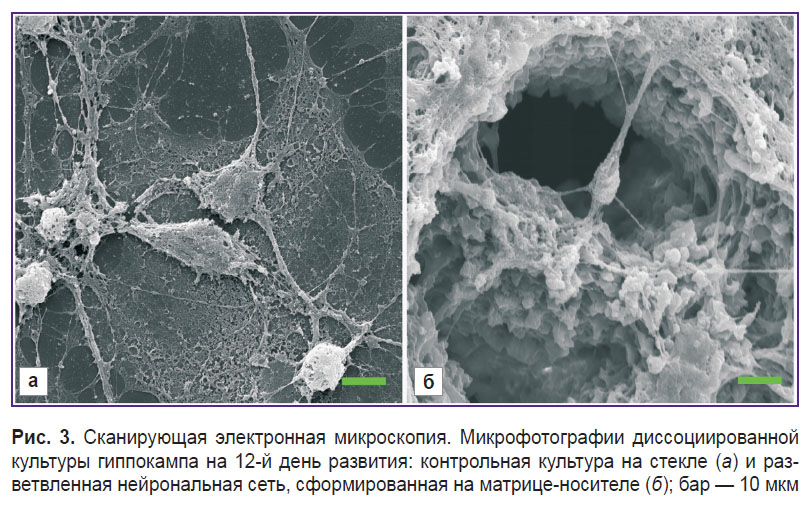

Рис. 3. Сканирующая электронная микроскопия. Микрофотографии диссоциированной культуры гиппокампа на 12-й день развития: контрольная культура на стекле (а) и разветвленная нейрональная сеть, сформированная на матрице-носителе (б); бар — 10 мкм

Заключение. Разработана синтетическая стра­те­гия формирования реакционноспособных производ­ных лактида, не проявляющих токсических свойств. На основе полимеров, полученных методом двух­фотон­ной полимеризации, сформированы струк­ту­ры, обладающие высоким пространственным раз­решением. Установлено, что первичные клет­ки диссоциированной культуры гиппокампа взаимо­дей­ст­вуют с поверхностью матрицы-носителя, после чего происходит активный рост аксонов и дендритов. Иммуногистохимический анализ с нейрональным мар­кером βIII-тубулином и постсинаптическим маркером синаптофизином свидетельствует о форми­ровании функциональной нейрональной сети в 3D-скаффолде.

Благодарность. Авторы благодарят С.В. Костюка за предоставленные образцы полимера, А.А. Фролову за подготовку образцов для атомно-силовой микроскопии.

Финансирование исследования. Работа выполнена при финансовой поддержке Российского научного фонда, проект №15-13-00140 (в части проведения работ с первичными клеточными культурами, установление матричных свойств трехмерных структур, иммуногистохимический и СЭМ-анализ культур на трехмерных объектах), Российского фонда фундаментальных исследований, проект 15-29-04908 (в части формирования трехмерных матриц для нейротрансплантатов, их исследование методами АСМ и СЭМ).

Конфликт интересов. У авторов нет конфликта интересов.


Литература

    1. Huling J., Ko I.K., Atala A., Yoo J.J. Fabrication of biomimetic vascular scaffolds for 3D tissue constructs using vascular corrosion casts. Acta Biomater 2016; 32: 190–197, https://doi.org/10.1016/j.actbio.2016.01.005.
    2. Kuznetsova D.S., Timashev P.S., Bagratashvili V.N., Zagaynova Е.V. Scaffold- and cell system-based bone grafts in tissue engineering (review). Sovremennye tehnologii v medicine 2014; 6(4): 201–212.
    3. Kuznetsova D.S., Timashev P.S., Dudenkova V.V., Meleshina A.V., Antonov E.A., Krotova L.I., Popov V.K., Bagratashvili V.N., Zagaynova E.V. Comparative analysis of proliferation and viability of multipotent mesenchymal stromal cells in 3D scaffolds with different architectonics. Bull Exp Biol Med 2016; 160(4): 535–541, https://doi.org/10.1007/s10517-016-3214-8.
    4. Tripathi G., Basu B. A porous hydroxyapatite scaffold for bone tissue engineering: physico-mechanical and biological evaluations. Ceramics International 2012; 38(1): 341–349.
    5. Gittard S.D., Nguyen A., Obata K., Koroleva A., Narayan R.J., Chichkov B.N. Fabrication of microscale medical devices by two-photon polymerization with multiple foci via a spatial light modulator. Biomed Opt Express 2011; 2(11): 3167–3178, https://doi.org/10.1364/BOE.2.003167.
    6. Ovsianikov A., Malinauskas M., Schlie S., Chichkov B., Gittard S., Narayan R., Löbler M., Sternberg K., Schmitz K.-P., Haverich A. Three-dimensional laser micro- and nano-structuring of acrylated poly(ethylene glycol) materials and evaluation of their cytoxicity for tissue engineering applications. Acta Biomater 2011; 7(3): 967–974, https://doi.org/10.1016/j.actbio.2010.10.023.
    7. Gittard S.D., Koroleva A., Nguyen A., Fadeeva E., Gaidukeviciute A., Schlie S., Narayan R.J., Chichkov B. Two-photon polymerization microstructuring in regenerative medicine. Front Biosci (Elite Ed) 2013; 5: 602–609, https://doi.org/10.2741/E642.
    8. Sabir M.I., Xu X., Li L. A review on biodegradable polymeric materials for bone tissueengineering applications. J Mater Sci 2009; 44(21): 5713–5724, https://doi.org/10.1007/s10853-009-3770-7.
    9. Timashev P., Kuznetsova D., Koroleva A., Prodanets N., Deiwick A., Piskun Y., Bardakova K., Dzhoyashvili N., Kostjuk S., Zagaynova E., Rochev Y., Chichkov B., Bagratashvili V. Novel biodegradable star-shaped polylactide scaffolds for bone regeneration fabricated by two-photon polymerization. Nanomedicine 2016; 11(9): 1041–1053, https://doi.org/10.2217/nnm-2015-0022.
    10. Biran R., Martin D.C., Tresco P.A. Neuronal cell loss accompanies the brain tissue response to chronically implanted silicon microelectrode arrays. Exp Neurol 2005; 195(1): 115–126, https://doi.org/10.1016/j.expneurol.2005.04.020.
    11. Williams J.C., Hippensteel J.A., Dilgen J., Shain W., Kipke D.R. Complex impedance spectroscopy for monitoring tissue responses to inserted neural implants. J Neural Eng 2007; 4(4): 410–423, https://doi.org/10.1088/1741-2560/4/4/007.
    12. Timashev P.S., Vedunova M.V., Guseva D., Ponimaskin E., Deiwick A., Mishchenko T.A., Mitroshina E.V., Koroleva A.V., Pimashkin A.S., Mukhina I.V., Panchenko V.Ya., Chichkov B.N., Bagratashvili V.N. 3D in vitro platform produced by two-photon polymerization for the analysis of neural network formation and function. Biomed Phys Eng Express 2016; 2(3), https://doi.org/10.1088/2057-1976/2/3/035001.
    13. Timashev P.S., Bardakova K.N., Minaev N.V., Demina T.S., Mishchenko T.A., Mitroshina E.V., Akovantseva A.A., Koroleva A.V., Asyutin D.S., Pimenova L.F., Konovalov N.A., Akopova T.A., Solov’eva A.B., Mukhina I.V., Vedunova M.V., Chichkov B.N., Bagratashvilі V.N. Compatibility of cells of the nervous system with structured biodegradable chitosan-based hydrogel matrices. Applied Biochemistry and Microbiology 2016; 52(5): 508–514, https://doi.org/10.1134/s0003683816050161.
    14. Kobe F., Guseva D., Jensen T.P., Wirth A., Renner U., Hess D., Müller M., Medrihan L., Zhang W., Zhang M., Braun K., Westerholz S., Herzog A., Radyushkin K., El-Kordi A., Ehrenreich H., Richter D.W., Rusakov D.A., Ponimaskin E. 5-HT7R/G12 signaling regulates neuronal morphology and function in an age-dependent manner. J Neurosci 2012; 32(9): 2915–2930, https://doi.org/10.1523/JNEUROSCI.2765-11.2012.
    15. Theiler S., Diamantouros S.E., Jockenhoevel S., Keul H., Moeller M. Synthesis and characterization of biodegradable polyester/polyether resins via Michael-type addition. Polymer Chemistry 2011; 2(10): 2273, https://doi.org/10.1039/c1py00262g.


Журнал базах данных
